电池均衡维护仪产品说明 V1.0

1、 外观及组成

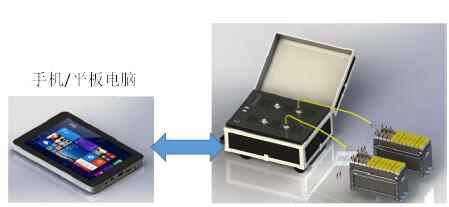

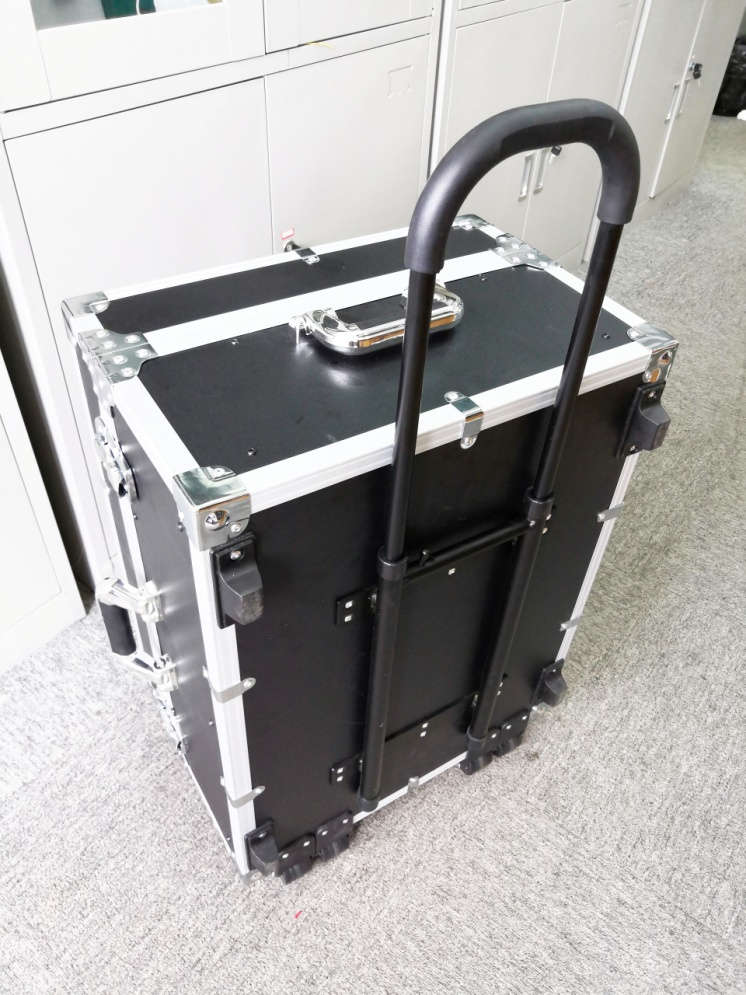

本系统的实物图如下所示，通过行李箱的模式，便携防水。尺寸也较为紧凑，箱

体尺寸：600mm*460mm*300mm。可支持电动汽车电池组并行充放电，达到设

定的目标电压。

2、 主要功能及性能指标

 单体电芯均衡

目标电压范围：1.8~4.2V，均衡精度全范围+-2mV（上限量程5V）；

输出电流范围：-5~5A；

支持电芯种类：磷酸铁锂电池、三元电池、钛酸锂电池。

 通道配置

均衡通道1~24 路并行工作模式选配。

温度测量通道12 路选配。

 设备自诊断功能

（1）支持上电前相序检测；

（2）可进行绝缘故障诊断；

（3）可检测断线故障；

（4）输出过流保护；

（5）输出短路保护；

（6）电池错接保护；

（7）电池欠压保护；

（8）电池过压保护；

（9）单体电芯反接保护；

（10）过温保护；

（11）低温保护。

 充放电策略

根据目标电压设备智能

充电：恒流/恒压；

放电：恒流/恒功率。

 上位机APP 软件

APP 上位机软件工具 EV Cloud Server

可以通过不同账户进行登录，登录界面如下

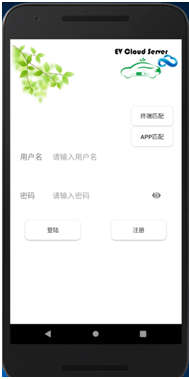

登录界面

通过在线设备选择连接目标

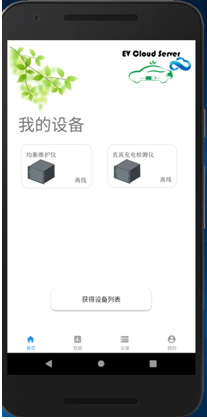

在线设备总览

进入均衡维护仪操作入口

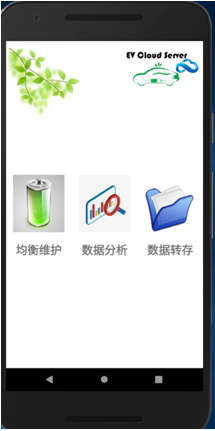

均衡维护仪操作入口

点击进入均衡维护控件

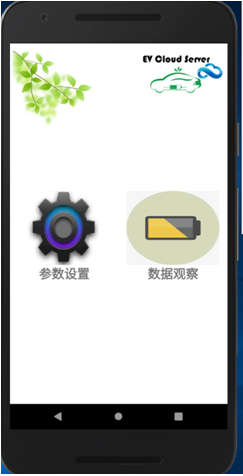

均衡维护工作界面

进入参数配置界面进行配置，可以配置电池类型（三元、磷酸铁锂、钛酸锂类型）被均衡的电池

总串数及单体电池容量。

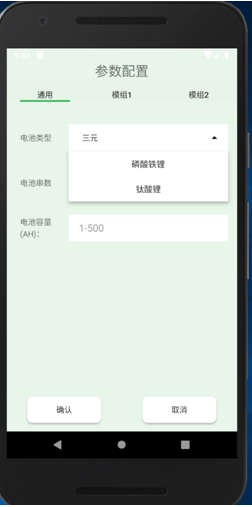

参数配置

由于本均衡维护仪设备含有24 个通道，每12 个通道一个组，共有两组，所以分为模组1 及模

组2 两个分页面。

在参数配置完成后，点击确定时会要求输入设定密码来确定参数。在参数配置完成后，方可点击

数据观察，来进入数据观察界面。下图是均衡维护的数据观察界面，现在电池是灰的，如果有哪

个电池均衡，我就会把那个图像点亮，并显示相应数据，开始与停止可控制均衡维护的开闭，且

有状态灯的显示。在开始之前会进行限制电流和目标电压的设置，其中限制电流若想设置2A 以

上，仍需输入之前设定的密码。

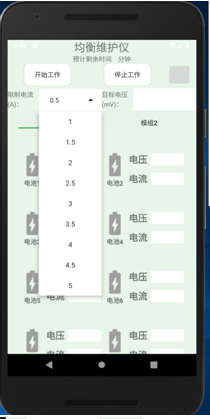

工作及观测界面1

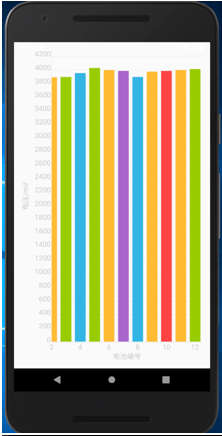

同时也可进入数据处理的另一个形象化页面：

这里可以更直观的观察均衡的结果。且可以点击来观察每一个电池的具体电压数值。

观测界面2

3、 其他功能

1) 生成数据报表导出；

2) 接口定制化，可对接现场不同型号模组；

3) 线束长度可定制；

4) 支持掉电状态保存；

5) 自放电禁止功能；

6) 风冷散热；

7) 设备运行相对湿度0~90%（40±2℃）；设备运行额定海拔2000 米；

8) 设备运行绝缘水平AC/DC:2200V,1min；

9) 设备箱体异物防护等级IP54。

4、 使用注意事项

（1）设备对电池组进行维护时，必须将电池组脱开与其它连接并从车上脱离；

（2）设备对电池组进行维护前，必须确定均衡维护线束无短路、断路、松动

等问题；

（3）设备工作时外壳严禁覆盖，应保证设备及电池在通风良好的环境下工作；

（4）设备严禁在热源上方或热辐射环境中使用；

（5）设备严禁在易燃易爆的环境中充电，充电器周围不应有废纸、布、塑料

袋等易燃物品，以免这些物品无意中挪动，覆盖在充电器上而发生危险；

（6）设备工作时应旋紧电池接入端，确保连接可靠；

（7）交流输入连接线应选用原配的电源；
