中国北京,2024年5月28日-专业从事测试、测量、测控的系统集成企业北京中盛新能科技有限公司(以下简称中盛新能)针对充电和换电站等应用推出几种冷却解决方案。其中,充换电站冷却解决方案包括为快充桩量身定制的Star系列冷却系统,以及为换电站量身定制的Spark系列冷却系统。
•快充线缆冷却解决方案
运用超充桩液冷集成冷却单元,灵活适应不同液泵供应商提供的各种媒质,包括乙二醇、油和Novec液体,并能满足多样化的流量和扬程需求。通过与预留空间相匹配的各种形状和尺寸的热交换器可确保适配性。系统优先选用无泄漏的齿轮泵和磁力泵,同时配备调速风机、不锈钢水箱以及不锈钢管路组件,确保系统的稳定性和耐用性。
用户可以根据实际需求选择被动冷却(包括空气-媒质或水-水方式)或主动冷却(采用制冷压缩机)解决方案,并可选配热管理控制系统,以实现更精细的温度调控。此外,双枪冷却和单枪冷却选项分别支持两把枪线同时高功率运行和单把枪线高功率运行,以满足不同场景下的充电需求。

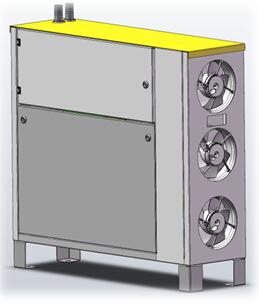

超充终端液冷系统
超充桩液冷中央冷却单元由两大部分构成:线缆冷却模块和中央冷却单元。线缆冷却模块集成在快充桩内部,并借助外部冷水机进行有效冷却,其冷量需求可根据实际情况进行个性化定制。中央冷却单元则采用主动冷却技术的中央冷水机,其制冷量可根据快充桩的数量、当地气候条件以及现场布局进行灵活调整,制冷量范围从2kW到50kW不等,且可根据客户需求定制不同的外形尺寸。

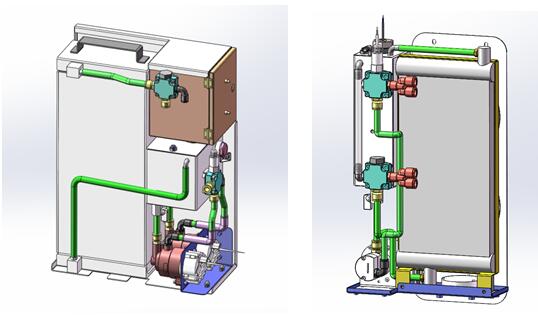

线缆冷却模块 中央冷却单元
此外,对于枪线研发测试,可以量身定制超充桩液冷枪线测试设备,0-50℃超宽的供液温度可调范围,具有精确的供液流量设定功能,精准的供回液温度、压力监测。该设备操作简单方便,同时能便捷地保存和导出运行数据,为用户的后期数据分析提供便利。

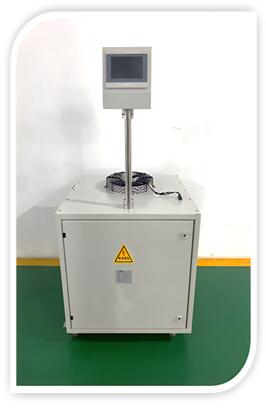

枪线测试设备
•换电站冷却解决方案
采用集中式冷却方式,能为5-20块电池提供精细化热管理。该方案配备了两个或以上的冷却回路,实现分级调节并设置为一备一用,以确保稳定运营。方案不仅支持双温供液,还引入了热回收系统,进一步提升了能源效率。使用50%乙二醇水溶液作为冷却液,既环保又高效。整个冷却方案根据换电站内部空间和尺寸量身定制,同时采用变频水泵,灵活满足各种工况下的流量需求。压缩机和风机可选定速或变频模式,制冷系统效率比(EER)高达3.0以上。此外,该系统与客户端上位机实时通讯,支持远程监控和FOTA云端升级,设计也完全符合CE标准,展现了先进技术与安全性的完美结合。

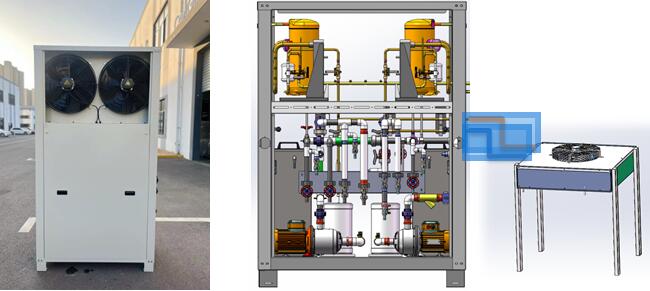

集中式室内冷却-A系列电池热管理系统设备
换电站可根据内部空间量身定制分布式冷却系统,每两个电池包共用一个系统以提高经济性,且具备加热与制冷双重功能。各冷却系统独立运作,互不干扰,并有超强备份,确保换电站的稳定运营。

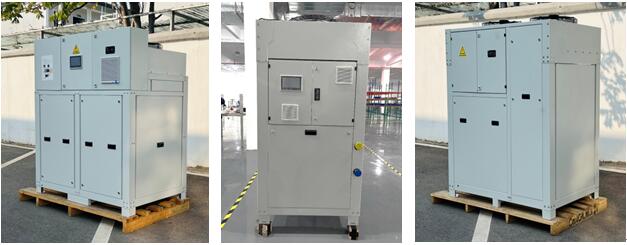

集中式室外冷却-B系列电池热管理系统设备
该系统还能精准控制单个电池包温度,简化车端维护并节约冷却液。系统设计灵活,仅需软管连接,无需分水组件,且支持FRU现场模块化更换,便于维修。智能调速水泵满足各种工作条件下的流量需求,同时高效制冷方案保证EER≥3.0。此外,系统实时与客户端上位机通讯,实现远程监控与云端升级,并符合CE/UL安全标准,为用户带来全方位的安全与便利。

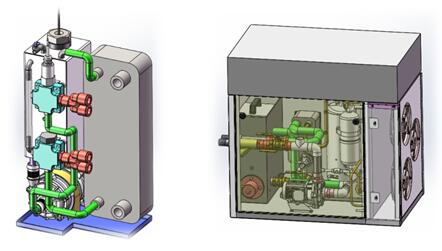

分布式冷却系统
此外,中盛新能还提供储能冷却解决方案和医疗影像冷却解决方案。储能冷却解决方案冷量范围为1kW-120kW,适合各种储能应用场合;医疗影像冷却解决方案集冷水机和热交换器于一体,适用于1.5T或3.0TMRI系统。

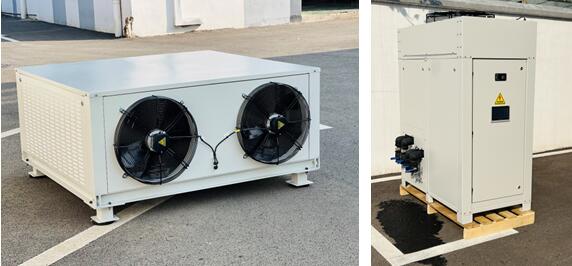

储能冷却系统 医疗影像冷却系统
