整车EMC/EMI 测试系统
整车 EMC/EMI 测试测功机用于对整车进行电磁兼容和抗扰度测试,具有以下特点:
每台测功机单元均为独立单元,进行模块化装配。
每台测功机单元可进行独立的扭矩或转速控制,模拟道路负载。

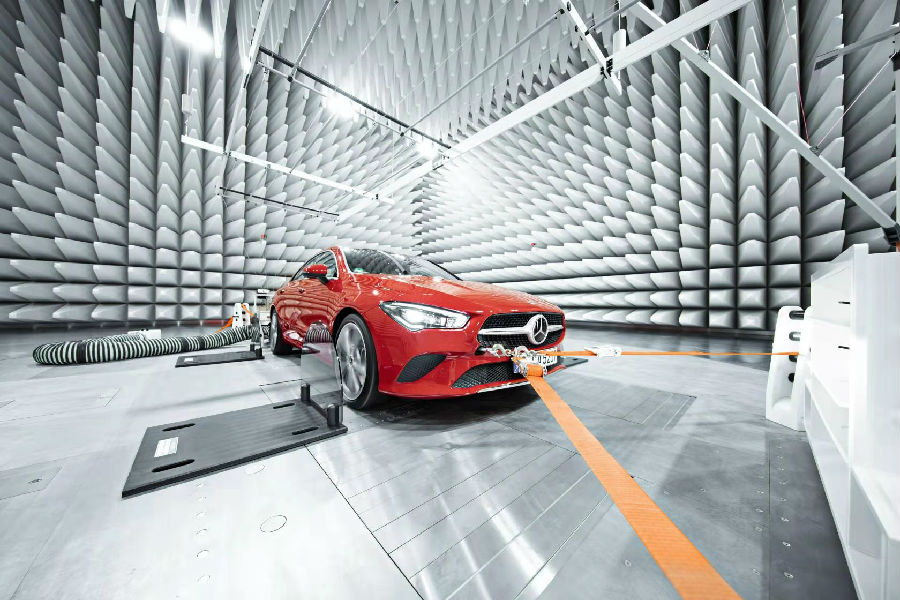

可用于电波暗室或混响室的整车测试。
可根据用户需求进行定制设计。
多轴测功机的间距可调,适应不同轴距的车辆测试。
可配置自动驾驶机器人,尾气排放系统,车辆迎风系统等。
采用独特的屏蔽技术,可满足 CISPR25 的Class5 要求。
测功机的扭矩转速控制精度高,重复精度高。
测功机可嵌入到转台中,或高架地板下。
测功机可选用移动式结构。
车辆固定装置与测功机本体集成一体,牢固可靠。
具有车辆爆胎检测装置。
具有车辆对中检测装置。
该系统具备优异的电磁兼容性能:
电磁辐射:
较CISPR12 和CISPR25 的限值小15dB。
频率范围:30MHz~1GHz
测量距离:10m
电场辐射:
较SAE J551-5:2004-01,GB/T 18387-2008 的限值小15dB。
频率范围:9KHz~30MHz
测量距离:3m
磁场辐射:
较SAE J551-5:2004-01,GB/T 18387-2008 的限值小10dB。
频率范围:9KHz~30MHz
测量距离:3m
抗干扰度:
连续场强:200 V/m
频率范围:10 kHz – 18 GHz
